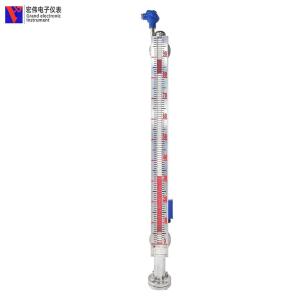

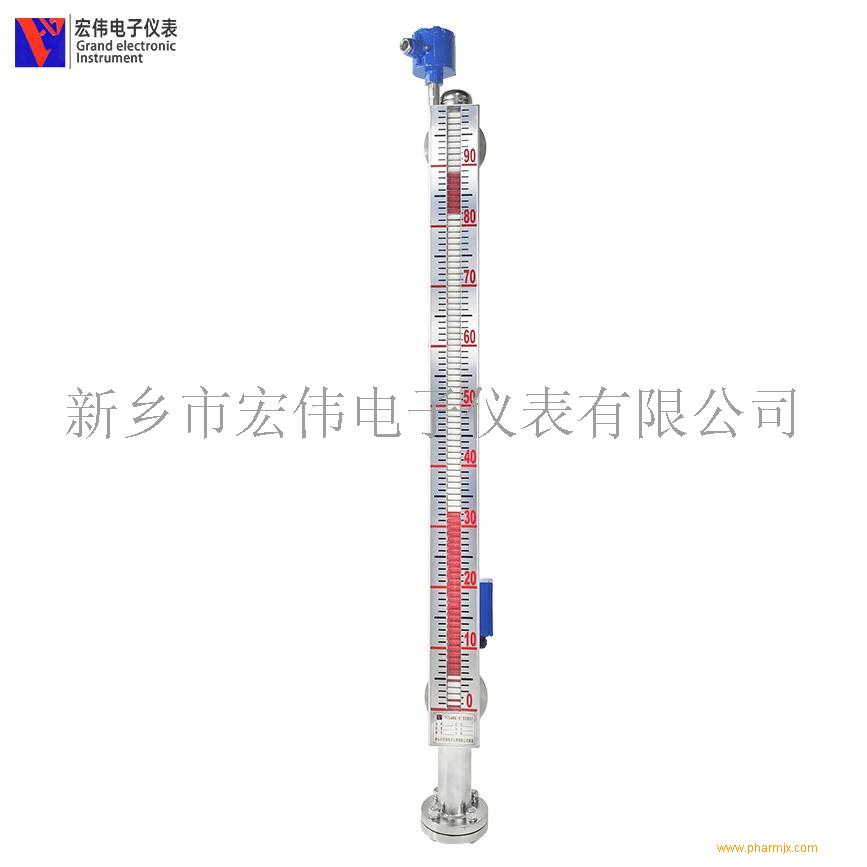

宏伟磁翻板液位计/液位表BNA带磁性翻柱显示面板防爆型

电压：24VDC/220VACV

功率：25W/mKW

包装类型：箱

包装材料：复合材料

净重：25KG

外形尺寸：160×80×180MM

产品用途：广泛

一、产品简介：

　　UHZ系列磁翻板液位计通过气相和液相连接法兰与容器相连接。根据浮力和磁耦合原理，测量筒内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色翻柱旋转80° 显示红色 （反向旋转 180° 显示白色）实现了测量和显示被测液面位置的目的。每个磁翻柱为双色轴向对称结构，两个磁翻柱间的间距为10mm，分别以白色和红色来指示气相部分和液相部分，可选择下部白色表示液体部分上部红色表示气体部分，也可选择下部红色表示液体部分上部白色表示气体部分。红色与白色交接处就是液相和气相的分界处。该液位计也能用于两种不同密度介质的界面测量。

　　本产品符合HG/T2742-1995标准。

　　二、产品技术优点：

　　UHZ系列磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP 等材料及进口元件，具有******的可靠性和抗腐蚀性能。其特点十分显著：

　　1.设计简单、紧凑、 坚固可靠、 寿命长、无维护工作量能长年在户外安装使用；

　　2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的；

　　3.工作压力范围宽，耐压从真空到42MPa；

　　4.工作温度范围宽，适用于从-190～+450℃；

　　5.广泛用于强弱腐蚀性、 易燃易爆、 毒性、强放射性、搅动的、污浊的液位测量；

　　6.各型号均可选配无源自保持 ON/OFF 报警开关，实现高低液位自动控制或报警；

　　7.各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。

　　8.防爆等级：符合ExibⅡCT5要求

　　三、产品适用对象：

　　UHZ系列磁翻板液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、弱酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内与1Cr18Ni9Ti、1Cr18Ni9Ti+PTFE（内衬聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。 有多种安装形式供阁下选择， 以适应不同场合、环境的要求。

　　四、主要技术参数：

　　量程350~6000mm（大于6000mm可代客设计）

　　公称长度&＃39;L&＃39;（按上下阀中心线间隔距离，单位mm），

　　可选：L=500 800 1100 1400　1700~6000（或根据用户要求定制）

　　公称压力（mPa）0.6 1.0 1.6 2.5 4.0 6.3 6.4 10.0 16.0(防腐型≤0．6Mpa )

　　介质温度（℃）-40~450度

　　介质密度（g/cm3）≥0.45

　　连接法兰标准号（公称通径DN15 DN20 DN25 DN150）

　　PN2.5mPa 平面法兰 HGJ46-91（HG5010-58）

　　凸面法兰 HGJ47-91（HG5012-58）

　　榫面法兰 HGJ48-91（HG5011-58）

　　PN 4.0 6.3 mPa 凸面法兰 HGJ51-91（HG5016-58）

　　PN 6.4 mPa 榫面法兰 HGJ52-91（HG5015-58）
